Compétences abordées
- Identifier les composants qui constituent un réseau local (terminaux, commutateurs, liaisons filaires et sans fil (WiFi)) et sa topologie.
- Justifier la nécessité d’identifier les terminaux pour communiquer sur un réseau local.
S1 - Composition et fonctionnement du réseau local
Séance 2 - Identification des composants d'un réseau local
Fiche activité
Si le professeur ne vous a pas fourni la version papier, vous pouvez télécharger la version numérique de votre fiche activité ci-dessous.
Consigne Activité 1
A l'aide de l'animation Genially ci-dessous, complétez l'activité 1 de votre fiche.
Info

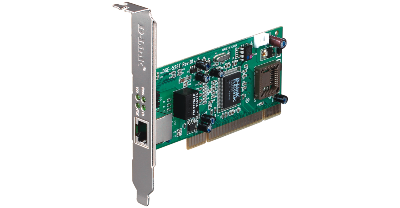

Chaque terminal du réseau dispose d'une carte réseau qui lui permet de communiquer avec les autres appareils.
.png "carte réseau")
Pour identifier chaque terminal, une adresse IP lui est attribuée.

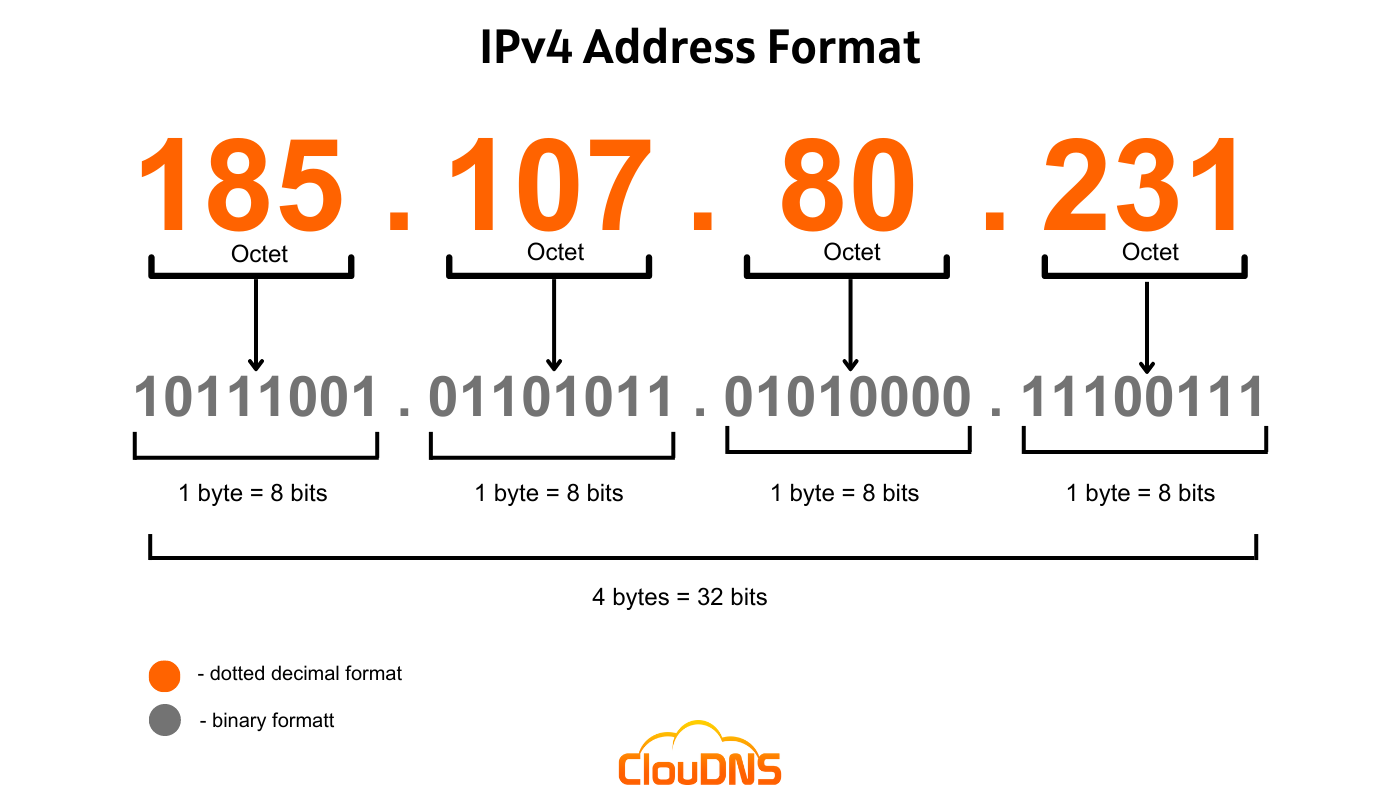

Une adresse IP est le Numéro d'identification unique attribué à chaque appareil connecté à un réseau utilisant le protocole Internet (IP). Ce numéro est composé de quatre séries de chiffres compris entre 0 et 255, séparés par des points (IPv4).

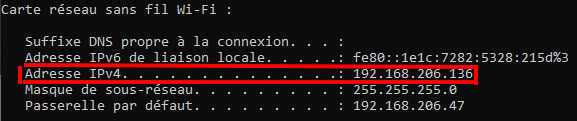

Pour connaitre l'adresse IP de votre terminal, il vous faut lancer l'invite de commande (cmd.exe) puis taper la commande "ipconfig".
Point d'accès de communication entre une personne et un ordinateur central, par exemple un téléphone vers un serveur, un poste client vers un serveur.
Exercice "VRAI ou FAUX"
Echo en retour
Faux
Bravo !
Echo en retour
Vrai
Bravo !
Echo en retour
Faux
Effectivement, un octet peut prendre des valeurs entre 0 et 255 !
Exercices
Consigne activité 2
Complétez l'activité 2 sur votre fiche.
Fichier à télécharger
Enregistrez le fichier ci-dessous dans votre espace personnel.
Faites un clic-droit sur le fichier puis cliquez sur "Enregistrer le lien sous...".
Allez dans votre espace personnel puis enregistrer le fichier en modifiant son nom (ajoutez vos prénoms).
Consignes activité 3
Une fois l'application Filius lancée et votre fichier ouvert, effectuez les tâches suivantes.
- Ajoutez un commutateur (switch) au centre du réseau
- Reliez chaque terminal au commutateur avec des câbles.
- Passez en mode simulation
- Testez la communication entre le portable 1 et le serveur en utilisant la ligne de commande ping 192.168.0.100
- Faites un autre test de communication entre le portable 2 et le portable 3.
Complétez l'activité 3 sur votre fiche.
Cliquez-glissez le switch sur l'écran.
Cliquez sur la flèche verte en haut de l'écran.
Cliquez sur le portable 1 pour ouvrir son écran.
Cliquez sur l'icône "Ligne de commande" puis tapez "ping 192.168.0.100" et Entrée
Cliquez sur l'icône Câbles puis cliquez sur chaque appareil que vous souhaitez relier.
Consigne correction
- Demandez le code du quiz de correction au professeur.
